ガス窒化

低温窒化処理を当社では “CRC process”（corrosion resisting compound layer productive process）と呼んでおります。オーステナイト系ステンレス鋼（SUS304、SUS316等）などは、最表面が非常に薄い不動態皮膜を形成していることから最も優れた耐食性を示します。

しかし、耐摩耗性や耐疲労性を付与するために「ガス窒化処理加工」を行うと、窒素が生地中のクロムと結合してクロム窒化物となることで、生地のクロム濃度が低下してしまい、耐食性の低下が生じてしまう事が欠点とされてきました。そこで、低温域でガス窒化処理を行うことにより、最表面部に「S相」と呼称される耐食性に優れた硬い改質層が形成されます。このS相は高い窒素濃度と硬さを持つことが知られており、このような著しい高濃度窒素固溶は一般的に高い表面圧縮残留応力を生じさせ、硬さと耐食性の向上に寄与します。

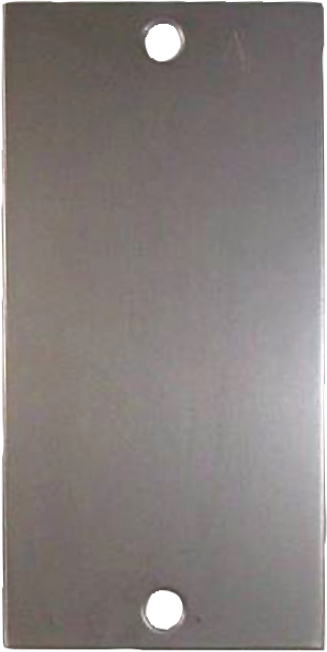

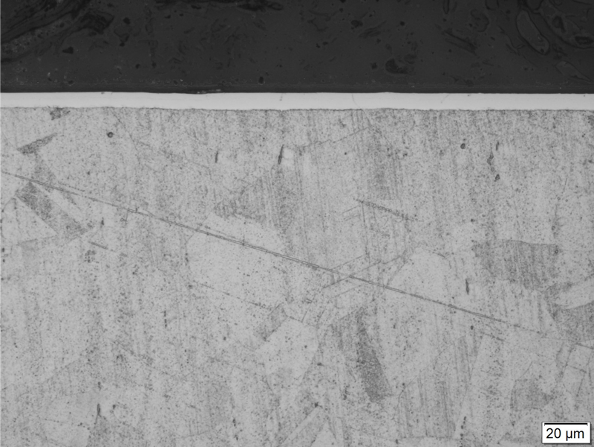

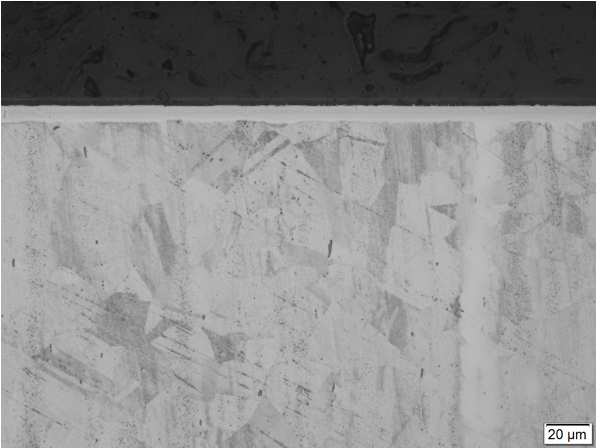

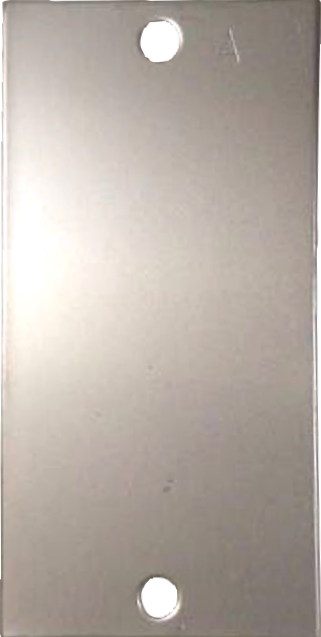

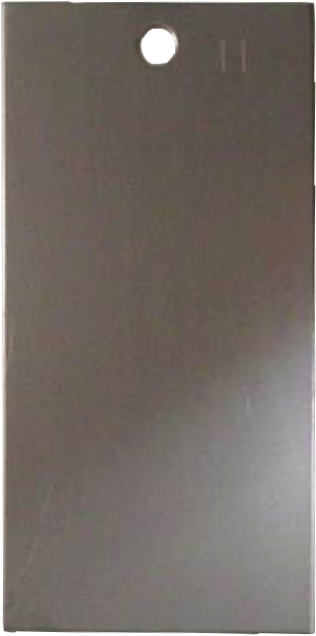

5～10μｍ程度の窒化層と表面硬さ＞700HVが得られ、耐摩耗性、耐食性を得ることが出来ます。また過去の実績から、SUS304材よりもSUS316材の方が良好な耐食性を得られる結果が出ています。
